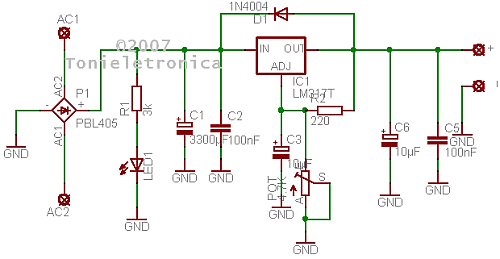

Circuito de fonte regulada, ajustável de 1.2 a 30V/1.5A com lm317

Esta fonte utiliza o circuito integrado LM317T, o qual permite variar a tensão de saída entre 1.2 e 30V com correntes de até 1.5 Amperes. Para ser usado como eliminador de pilhas e baterias na maioria das aplicações.

Ao contrário de fontes complicadas com transistor, essa é uma excelente opção para quem quer uma fonte ajustável com uma capacidade de corrente de até 1.5 amperes. O CI lm317 é bem barato e encontrado com facilidades nas lojas de eletrônica.
Nos pontos AC você deve ligar um transformador de 24 volts(12 + 12) com uma capacidade de corrente de pelo ao menos 1.5 amperes, Você até pode conseguir um transformador desses na sucata, o que diminuirá consideravelmente os custos do projeto.
Essa fonte não pode faltar na bancada do hobista, estudante, técnico, enfim quem trabalha com eletrônica.
Uma precaução que se deve tomar, é montar IC1 num bom dissipador de calor.





Lista de Componentes:

T1 –Transformador (110 ou 220V) / 24V (ou 12+12)/ 1.5A ou 2A.

IC1 – Circuito Integrado LM317T.
P1 – Ponte retificadora PBL405 ou equivalente. Ou 4 diodos retificadores para 4A/100V.
D1 e D2 – Diodos 1N4002 ou equivalente.
Led1 – Led vermelho
C1 – Capacitor eletrolítico 3300µF 50V
C2 – Capacitor cerâmico 0.1µF
C3 – Capacitor eletrolítico 10µF 50V
C5 – Capacitor cerâmico 0.1µF 50V
C6 – Capacitor eletrolítico 10µF 50V
R1 – Resistor de 2.2Kohms 1/8W 5%
R2 – Resistor 220Ohms 1W
R2 – Potenciômetro 5Kohms linear.
Diversos – placa circuito impresso, voltímetro, amperímetro, caixa,dissipador para IC1, etc.

Modificações no circuito da fonte com lm317t

Para ter um ajuste fino de tensão use um potenciômetro de 220Ω em série com o pot de 4.7k.
Ligue um voltímetro na saída para determinar a tensão. Ou use o multímetro.
Você pode usar duas dessas fontes numa mesma caixa e assim ter uma fonte ajustável dupla.
Pode usar essa fonte com tensão fixa, para alimentar determinado equipamento, exemplo 17.8 volts por 1 Amperes. É só usar um trimpot no lugar do potenciômetro e ajustar a tensão de saída usando um multímetro.
pode usar 2 ou 3 LM317 para aumentar a capacidade de corrente para até 4 amperes use resistores de 0.22Ω 10 W na saída de cada lm317.

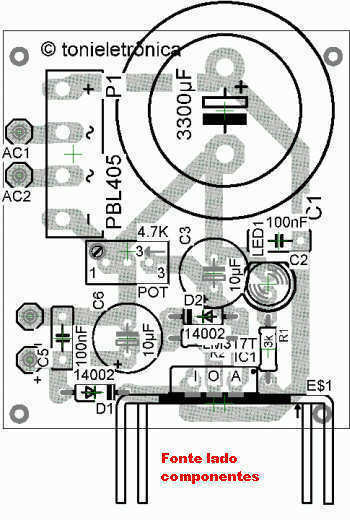

Sugestão de PCB para montagem da fonte com lm317t
